Шаровые опоры. Повышение ресурса и надежности узла с помощью покрытий MODENGY

Важнейшим элементом подвески, которому конструкторы и инженеры уделяют значительное внимание при проектировании автомобиля, является шаровая опора. Одна из ее основных составных частей – шаровый палец. Именно его характеристики определяют надежность и долговечность шаровой опоры.

Главные причины износа шарового пальца

Шаровый палец подвергается интенсивному износу при:

Покрытие MODENGY для шаровых опор

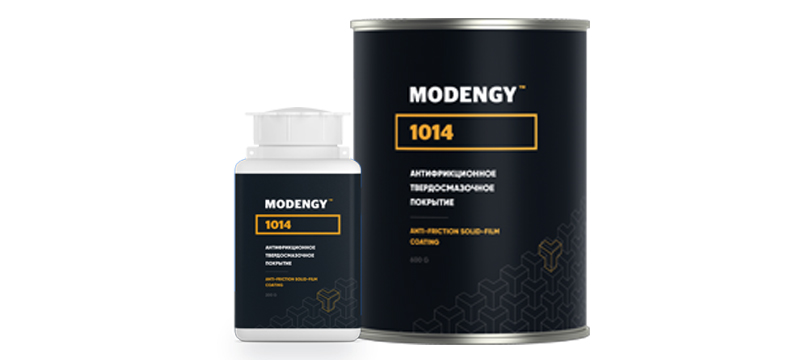

Антифрикционное твердосмазочное покрытие MODENGY 1014 на основе политетрафторэтилена (ПТФЭ) и дисульфида молибдена используется для шарового пальца из конструкционной легированной стали.

Покрытие наносится методом центрифугирования или распыления в два слоя с промежуточной сушкой каждого. Затем состав полимеризуется в печи. Толщина конечного слоя должна составлять 20-25 мкм.

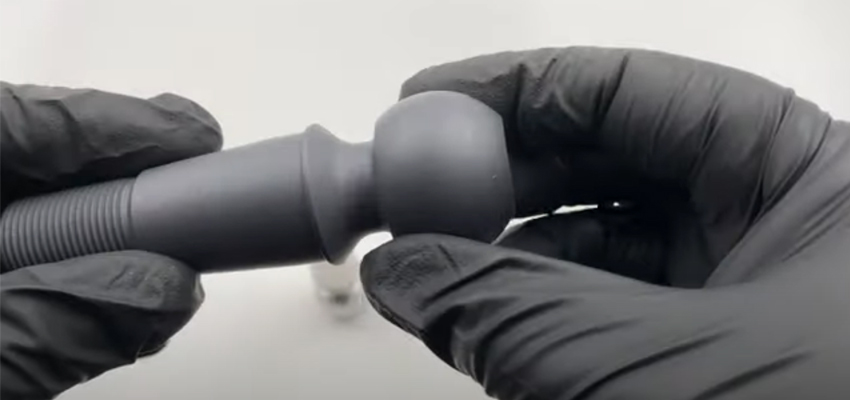

MODENGY 1014, помимо ПТФЭ, содержит дисульфид молибдена – твердый смазочный материал со слоистой кристаллической структурой. За счет этого покрытие обладает усиленными противозадирными свойствами и характерным серым цветом (рис. 1).

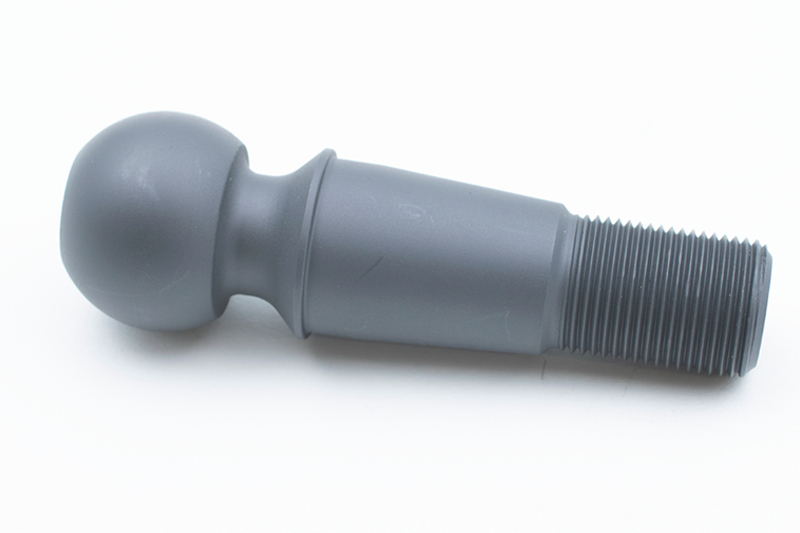

Рис. 1. Шаровой палец после нанесения покрытия MODENGY 1014

Основные характеристики покрытия:

• Диапазон рабочих температур: -75... +255 °С
• Несущая способность (тест SRV): 2700 МПа
• Защита от коррозии (тест в соляном тумане по стандарту DIN EN ISO 9227) : >672 ч
• Температура и время сушки: +200 °С, 40 минут

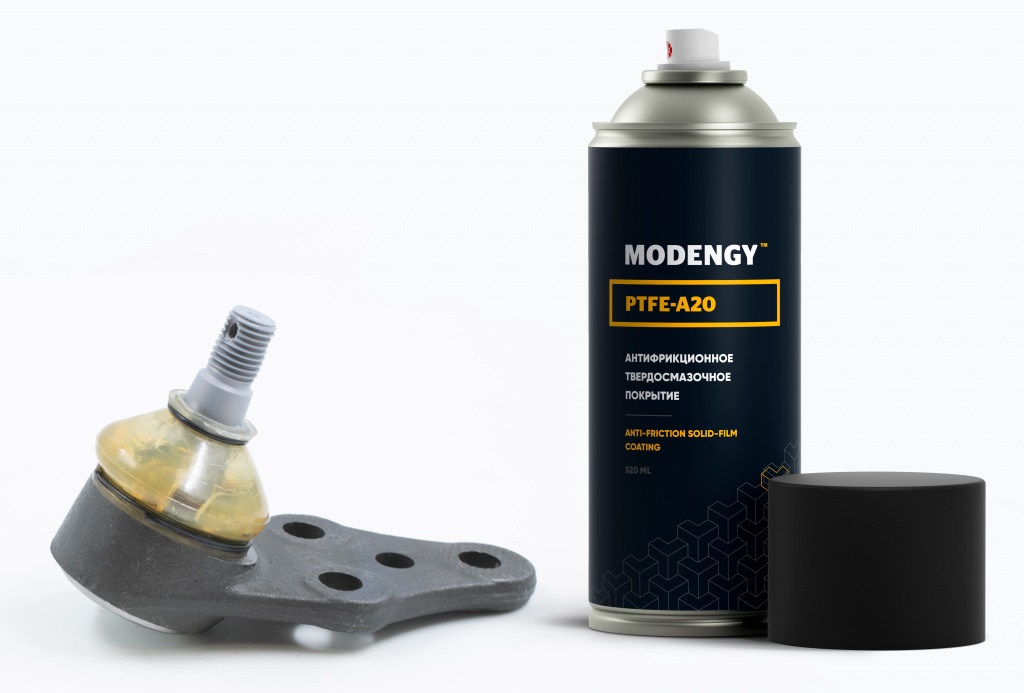

На резьбу шаровых пальцев для предотвращения ее прикипания и «закусывания» при мон­таже-демонтаже наносится покрытие MODENGY PTFE-A20 (рис. 2). Этот материал обеспечивает дополнительную антикоррози­онную защиту деталей.

Рис. 2. Покрытие MODENGY PTFE-A20 на резьбовой части шарового пальца

Заключение

Покрытие MODENGY 1014 имеет ряд преимуществ перед традиционными смазочными материалами:

• Низкий коэффициент трения
• Химическая стойкость
• Широкий диапазон рабочих температур
• Работоспособность в запыленной среде
• Высокая адгезия
• Нетоксичность после отверждения
• Разделительные свойства
• Длительный срок службы (в зависимости от конструкции узла – ресурсная смазка)
• Высокие антикоррозионные свойства (> 672 часов по результатам ускоренных испытаний в соляном тумане по стандарту DIN EN ISO 9227)

Использование покрытий MODENGY на шаровом пальце обеспечивает плавное движение узла, позволяет снизить трение, предотвратить заедание и коррозию детали. Благодаря комплексу указанных преимуществ покрытие значительно увеличивает срок службы шаровой опоры.

Ранее материалы, подобные MODENGY, производились и применялись только за рубежом. В России выпуск твердосмазочных покрытий по собственным рецептурам наладила компания "Моденжи". Теперь они стали доступными российским предприятиям.
