Покрытия для крепежа: эффективные решения MODENGY

Типичные проблемы крепежных изделий

Крепежные изделия зачастую эксплуатируются в достаточно жестких условиях: при высоких температурах, под воздействием вибраций и коррозионно-активных сред. Резьбовые соединения должны обладать стабильным коэффициентом закручивания. Только в этом случае обеспечивается расчетное усилие натяжения и возможна качественная затяжка.

Среди типичных проблем, возникающих при эксплуатации крепежа, можно выделить следующие.

• Из-за неконтролируемого трения в резьбе соединение оказывается незатянутым или перетянутым. Это приводит к снижению его прочности, а иногда – к полному разрушению
• Неравномерная затяжка фланцевых соединений вызывает деформацию стыка и потерю герметичности
• Вследствие коррозии крепеж меняет свои механические свойства, теряет эстетичный внешний вид и сложно демонтируется
• Вибронагруженность и наличие микроперемещений неподвижных соединений приводит к фреттинг-коррозии. Этот вид изнашивания опасен тем, что до определенного момента протекает скрыто

Эффективность покрытий MODENGY для крепежа

Применение антифрикционных твердосмазочных покрытий – один из самых эффективных способов повышения надежности и долговечности крепежных изделий.

Российская компания "Моденжи" разработала серию покрытий для крепежа на основе политетрафторэтилена (ПТФЭ). Они обеспечивают высокий уровень защиты деталей от коррозии даже в условиях морского климата.

Высокодисперсные частицы ПТФЭ, интегрированные в структуру покрытий, стабилизируют трение при сборке и устраняют эффект "закусывания" резьбы.

Материалы MODENGYнаносятся методом окрашивания в центрифугах или путем распыления. Затем они полимеризуются в печи – время отверждения зависит от марки покрытия. Толщина одного слоя может быть разной, но в большинстве случаев она составляет 5-15 мкм. При необходимости в большей толщине покрытие наносится в нескольких слоев с промежуточной сушкой каждого.

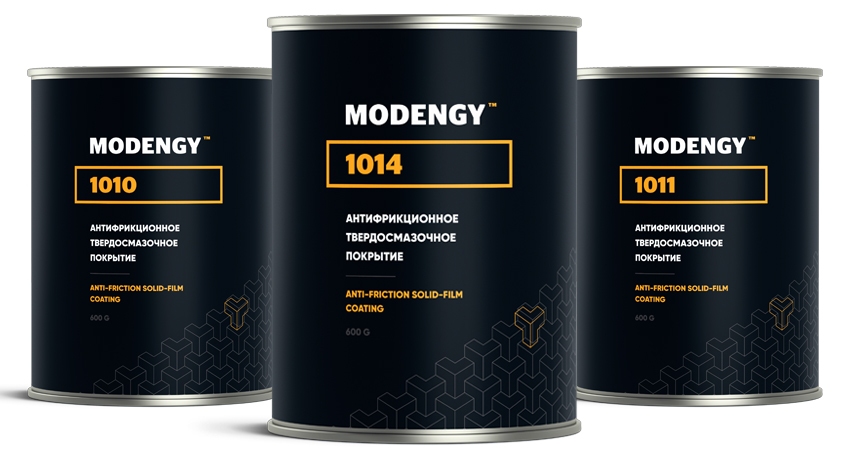

Для крепежа из углеродистой стали используются покрытия MODENGY 1010, MODENGY 1011 и MODENGY 1014.

MODENGY 1010 на основе ПТФЭ придает изделию эстетичный черный глянцевый цвет (рис. 1).

• Диапазон рабочих температур: -70... +250 °С
• Несущая способность (метод Falex): 2300 H
• Защита от коррозии (тест в соляном тумане): >300 ч
• Температура и время сушки: +180 °С, 60 минут

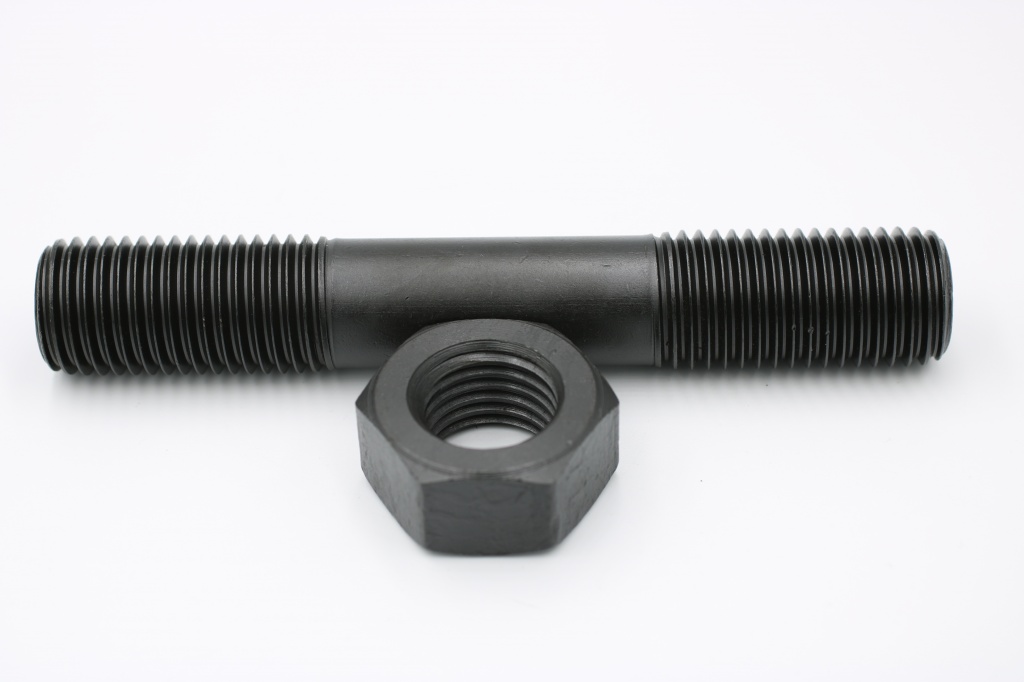

Рис. 1. Внешний вид покрытия MODENGY 1010 на крепежных изделиях

Формула покрытия позволяет обеспечить оптимальный баланс антифрикционных и антикоррозионных свойств. При испытаниях данного материала на крепеже М10 класса прочности 10.9 коэффициент трения имел разброс не более ±0,01 в течение пяти циклов сборки-разборки.

Это демонстрирует способность покрытия снижать и стабилизировать трение. Аналогичные измерения на необработанном крепеже показали, что при его затяжке с одним и тем же крутящим моментом фактическое усилие натяжения может отличаться до двух раз.

Покрытие MODENGY 1011 имеет схожие с 1010 характеристики, отличается серебристым цветом и лучшими антикоррозионными свойствами (500 часов в соляном тумане).

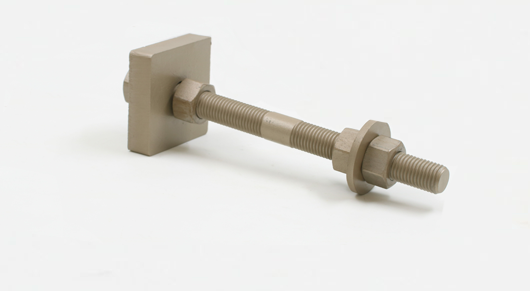

Рис. 2. Фундаментный крепеж с покрытием MODENGY 1011

MODENGY 1014 содержит, помимо ПТФЭ, дисульфид молибдена – твердый смазочный материал со слоистой кристаллической структурой. За счет этого покрытие обладает усиленными противозадирными свойствами и характерным серым цветом (рис. 3).

• Диапазон рабочих температур: -75... +255 °С
• Несущая способность (тест SRV): 2700 МПа
• Защита от коррозии (тест в соляном тумане): >672 ч
• Температура и время сушки: +200 °С, 40 минут

Покрытие MODENGY 1014 демонстрирует высокий уровень защиты от коррозии. Но он может быть увеличен еще путем дополнительной подготовки поверхности – например, фосфатирования.

Рис. 3. Внешний вид покрытия MODENGY 1014 на крепеже морских нефтяных платформ

Выбор конкретного вида покрытия зависит от решаемой задачи, конструкции изделия и эксплуатационных факторов.

Заключение

Высокая эффективность ПТФЭ-покрытий MODENGY обусловлена уникальным сочетанием их свойств:

• Высоким уровнем антикоррозионной защиты
• Устойчивостью к химически агрессивным средам: кислотам, щелочам, нефтепродуктам
• Стабильными фрикционными характеристиками
• Противозадирными свойствами
• Простотой и технологичностью нанесения

Ранее покрытия, реализующие технологию твердой смазки, широко применялись только за рубежом. Компания "Моденжи", наладившая выпуск этих материалов по собственным рецептурам, сделала их доступными российским предприятиям.
