Цель проведения испытаний: определение триботехнических свойств разделительных покрытий для холодной штамповки, разработанных ООО "Моденжи"
Определение коэффициентов трения
Метод испытаний: ASTM G99
Оборудование: машина трения «ШД-01»

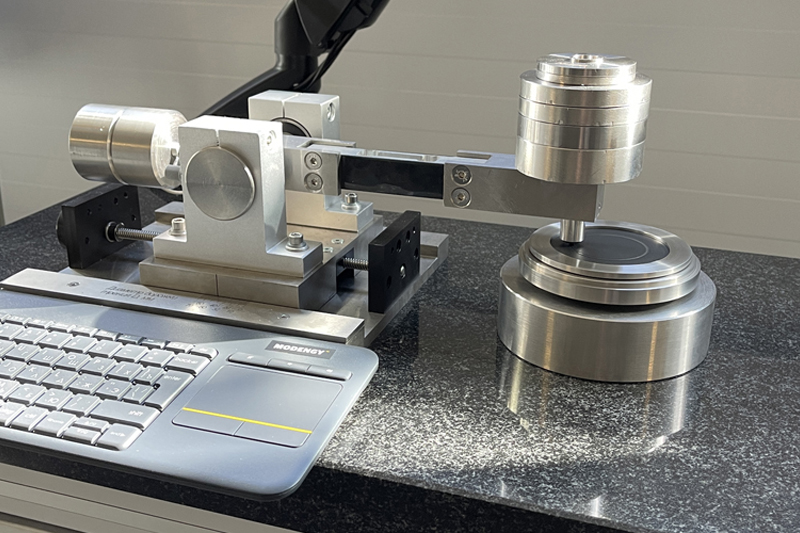

Рис. 1. Машина трения «ШД-01»

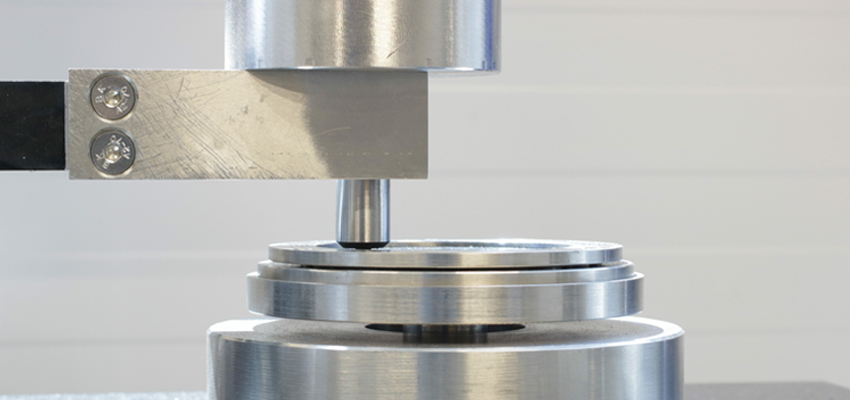

Условия испытаний: схема контакта «сфера-плоскость», скорость скольжения V=0,2 м/с, контактное давление P=1810 МПа (PV=3,62·105 Н/мм·с)
Табл. 1. Результаты испытаний по определению коэффициентов трения
|
Наименование эмульсии |
Коэффициент трения покоя fп |
Коэффициент трения скольжения средний fсс |
|---|---|---|
|
Образец 1 |
0,192 |
0,166 |
|
Образец 2 |
0,118 |
0,097 |
|
Образец 3
|
0,128 |
0,105 |
|
MODENGY 1020
|
0,087 |
0,074 |
|
Образец 4 |
0,186 |
0,116 |
|
Зарубежный аналог |
0,163 |
0,129 |
|
Образец 5 |
0,118 |
0,084 |
|
Образец 6 |
0,143 |
0,113 |
|
Образец 7 |
0,148 |
0,112 |

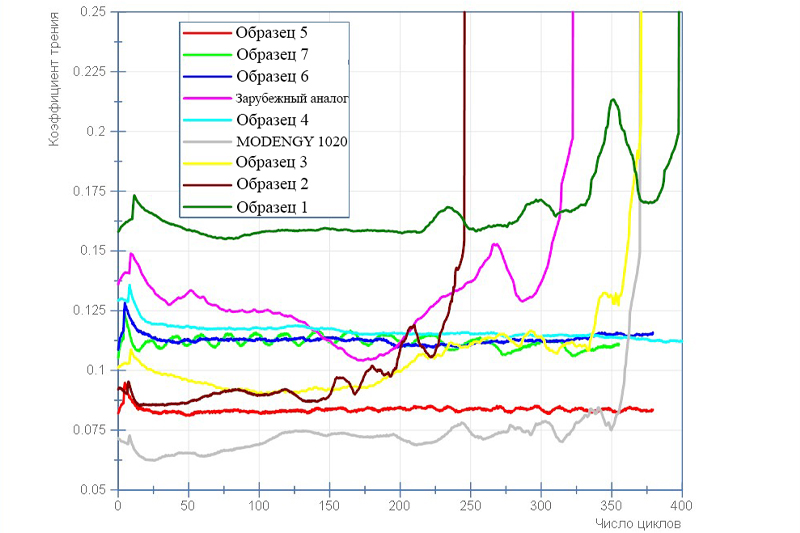

Рис. 2. Графики изменения коэффициентов трения в зависимости от количества циклов прохода сферического индентора по смазанной поверхности
Определение противоизносных и противозадирных свойств
Метод испытаний: метод Райхерта
Оборудование: машина трения Райхерта
Рис. 3. Машина трения Райхерта
Условия испытаний: схема контакта «ролик-ролик», скорость скольжения V=0,67 м/с, контактное давление для первой ступени нагружения P1=1354 МПа, (PV=9,07·105 Н/мм·с), для второй ступени нагружения P2=1700 МПа (PV=1,14·106 Н/мм·с), для третьей ступени нагружения P3=1944 МПа (PV=1,30·106 Н/мм·с)
Табл. 2. Результаты испытаний по определению противоизносных и противозадирных свойств
|
Наименование эмульсии |
Ступень нагружения до заедания |
Критерий PV, Н/мм·с |
Длина пятна износа Lи, мм |
|---|---|---|---|
|
Образец 1 |
2 |
1,14·106 |
6,7 |
|
Образец 2 |
2 |
1,14·106 |
5,5 |
|
Образец 3 |
3 |
1,30·106 |
4,6 |
|
MODENGY 1020 |
3 |
1,30·106 |
4,7 |
|
Образец 4 |
2 |
1,14·106 |
8,3 |
|
Зарубежный аналог |
2 |
1,14·106 |
6,7 |
|
Образец 5 |
2 |
1,14·106 |
7,3 |
|
Образец 6 |
3 |
1,30·106 |
4,1 |
|
Образец 7 |
3 |
1,30·106 |
5,2 |
Выводы
По совокупности антифрикционных, противоизносных и противозадирных свойств для холодной штамповки рекомендуется применение разделительного покрытия MODENGY 1020.
Для проведения триботехнических испытаний обращайтесь в компанию «Моденжи»!
