Протокол триботехнических испытаний

Цель испытаний

Определение противоизносных свойств смазочно-охлаждающей жидкости (СОЖ) в виде 5% раствора.

Образец №1 – СОЖ №1

Образец №2 – СОЖ №2

Образец №3 – СОЖ №3

Образец №4 – СОЖ №4

Образец №5 – СОЖ №5

Образец №6 – без смазочно-охлаждающей жидкости



Определение противоизносных свойств по методу Райхерта

1. Описание методики и оборудования

Испытания проводятся по методу Райхерта (рис. 1), традиционно используемому для определения противоизносных свойств конструкционных и смазочных материалов. Схема трения при испытаниях приведена на рис. 2. Вращающийся с частотой n=320 об/мин стальной ролик 1 прижимается к неподвижному стальному ролику 2 при помощи рычага 3 с нормальной силой F.

Геометрия пары трения: образец в виде ролика диаметром 40 мм – «контр-тело» в виде ролика диаметром 14 мм и длинной 14 мм, оси перпендикулярны

Материалы пары трения: сталь ШХ15 – сталь ШХ15

Смазочные материалы: СОЖ 5% раствор / без смазочного материала

Метод смазывания: окунанием

Объём смазочного материала в ёмкости: 17 мл

Скорость скольжения: V=0,67 м/с

Нагрузка: F=240,3 Н

По результатам испытаний определяется величина линейного износа h на неподвижном ролике 2 (рис. 3) и рассчитывается линейная интенсивность изнашивания ln, как отношение линейного износа h к пути трения L.

Машина трения Райхерта

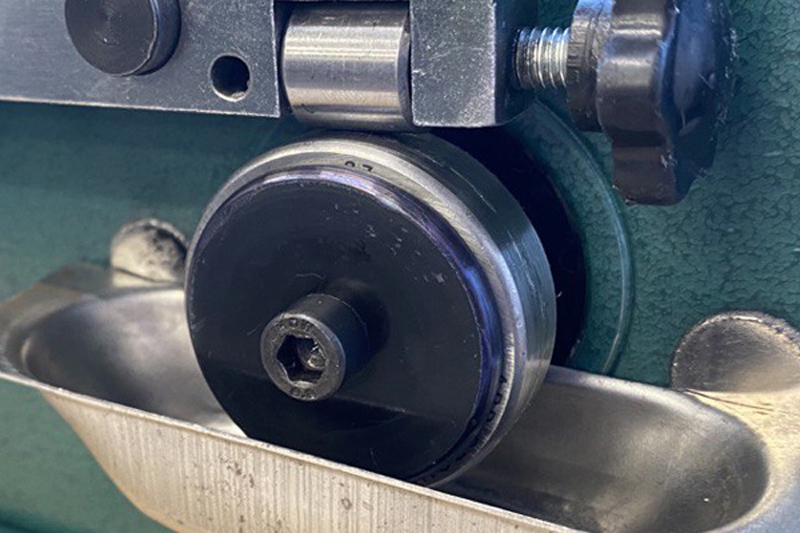

Рис. 1 Машина трения Райхерта


Схема трения при испытаниях на машине Райхерта

Рис. 2. Схема трения при испытаниях по методу Райхерта: 1 – вращающийся ролик; 2 – неподвижный ролик; 3 – рычаг нагружения


Внешний вид пятна износа на неподвижном ролике

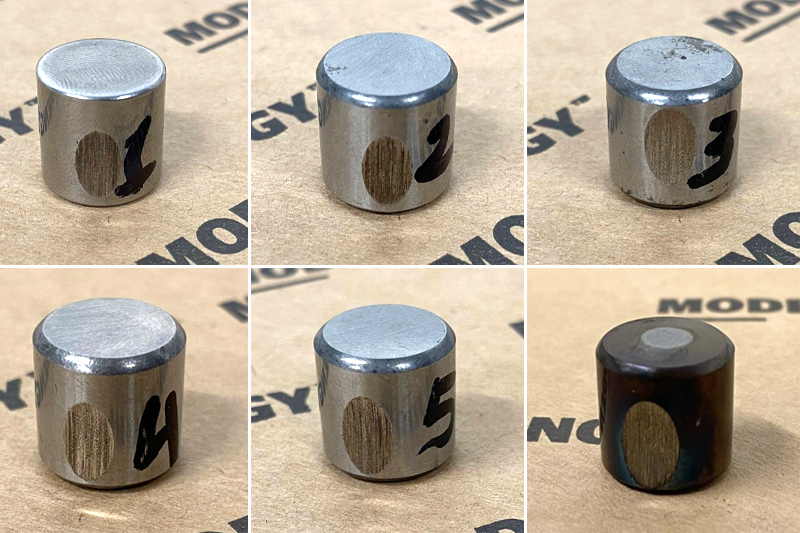

Рис. 3. Внешний вид пятна износа на неподвижном ролике: 6 образцов




2. Результаты испытаний

Номер образца

Наименование смазочного материала

Путь трения L, м

Линейный износ h, мкм

Интенсивность изнашивания ln

1

СОЖ №1

402

459

1,14·10-6

2

СОЖ №2

402

487

1,21·10-6

3

СОЖ №3

402

566

1,41·10-6

4

СОЖ №4

402

439

1,09·10-6

5

СОЖ №5

402

547

1,36·10-6

6

Отсутствует

402

639

1,59·10-6


3. Общие выводы

  1. Исходя из результатов испытаний применение СОЖ позволяет снизить интенсивность изнашивания от 1,13 раза (образец №3) до 1,46 раза (образец №4)
  2. Все остальные образцы СОЖ (№1, 2 и 5) занимают промежуточное положение по противоизносным свойствам
  3. Ряд по возрастанию интенсивности изнашивания слева направо испытанных образцов выглядит следующим образом: [№4 → №1 → №2 → №5 → №3] → №6
  4. Образец №6, испытанный без СОЖ, приобрел цвета побежалости (рис. 3), что свидетельствует о существенно более высокой температуре фрикционного разогрева. На образцах, испытанных с СОЖ, такие эффекты не обнаружены
