Определение коррозионной стойкости стальных образцов, обработанных различными видами консервационных составов

Цель испытаний

Определение коррозионной стойкости стальных образцов, обработанных различными видами консервационных составов.

Условия испытаний

Испытания проводятся по стандарту ISO 9227 «Испытание на коррозию в искусственной атмосфере. Испытания в соляном тумане» при воздействии нейтрального соляного тумана.

Оборудование

Камера соляного тумана мод. 1001A-PLC (рис. 1).

Рис. 1. Камера соляного тумана 1001A-PLC и аттестат на нее

Образцы для испытаний

Для нанесения консервационных составов двух видов были подготовлены образцы в виде пластин из Стали 10 ГОСТ 1050-88 по 3 шт. для каждого вида консервационного состава, а также дополнительные 3 шт. фоновых, не предназначенных для обработки. Шероховатость поверхностей пластин Ra=1,25 мкм. Перед нанесением консервационных составов пластины обезжиривались с помощью Нефрас С2-80/120. Для нанесения консервационных составов пластины подвешивались вертикально. Аэрозольные баллоны с составами встряхивали в течение не менее 10 секунд. Затем с расстояния в 25-30 см от поверхности пластин их равномерно распыляли. Время распыления – 30 секунд. Затем пластины выдерживали на воздухе в подвешенном состоянии в течение 12 часов при комнатной температуре 22±2 °С.

Результаты испытаний

Результаты испытаний приведены в таблице 1.

Номер группы образцов	Наименование консервационного состава	Стойкость к коррозии S по ISO 9227, ч
1	№1. Консервант-спрей (в аэрозольной упаковке)	2<S<8
2	№2. Консервант-спрей (в аэрозольной упаковке)	52<S<80
3	Отсутствует (без обработки)	2<S<8

Фотографии образцов в процессе испытаний

Время испытаний 0 ч

Рис. 2. Группа образцов №1 (0 ч)

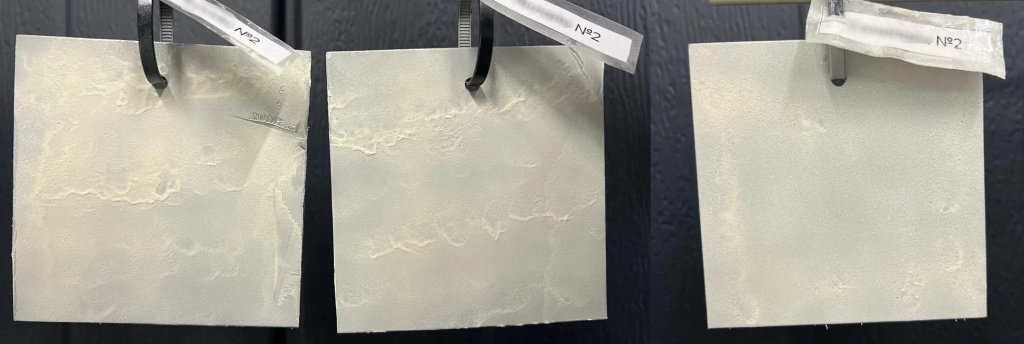

Рис. 3. Группа образцов №2 (0 ч)

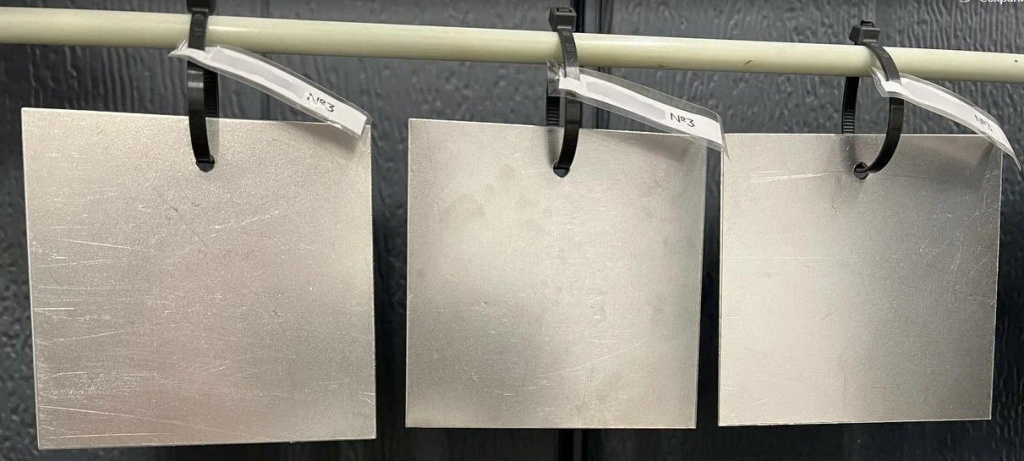

Рис. 4. Группа образцов №3 (0 ч)

Время испытаний 24 ч

Рис. 5. Группа образцов №1 (24 ч)

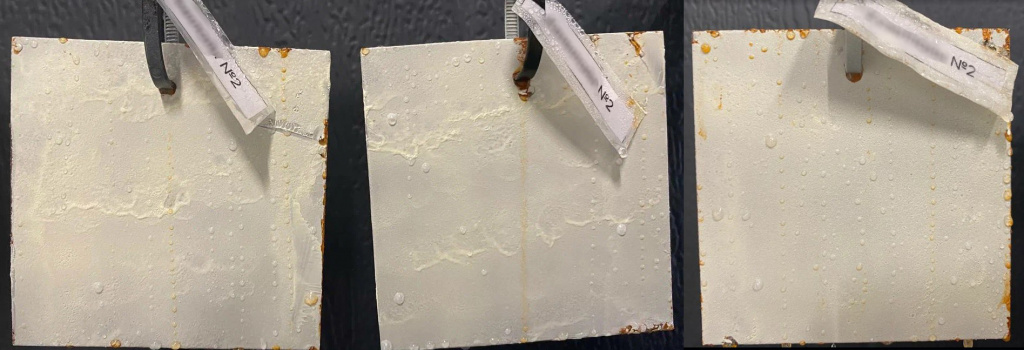

Рис. 6. Группа образцов №2 (24 ч)

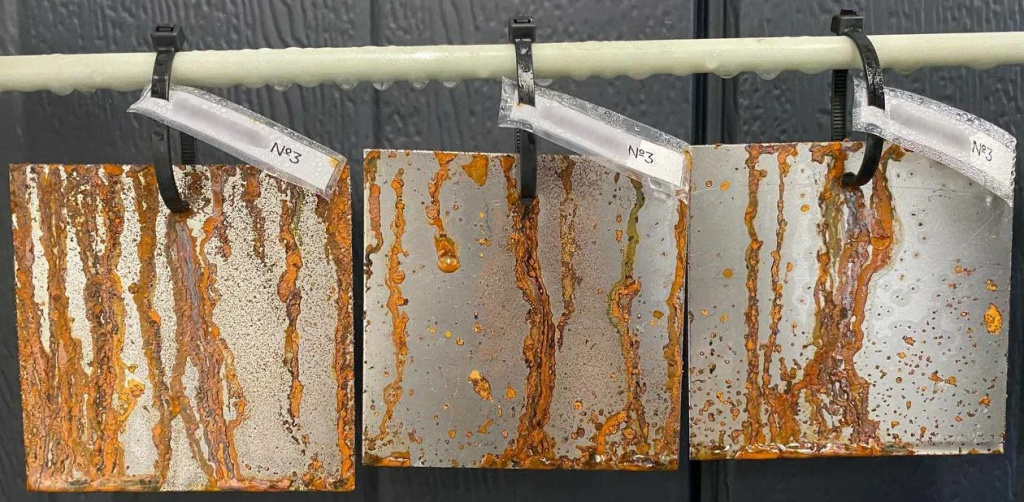

Рис. 7. Группа образцов №3 (24 ч)

Время испытаний 52 ч

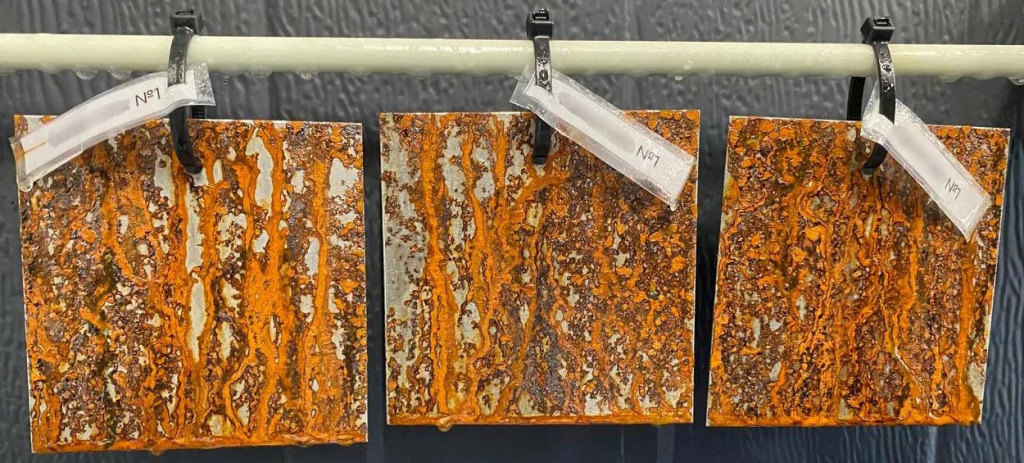

Рис. 8. Группа образцов №1 (52 ч)

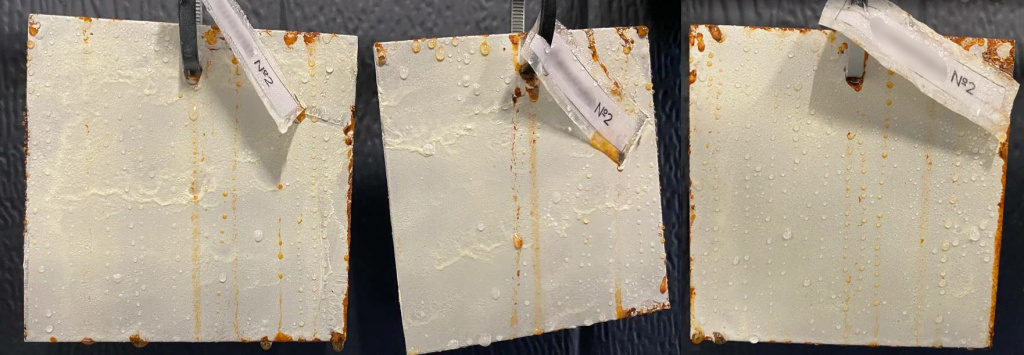

Рис. 9. Группа образцов №2 (52 ч)

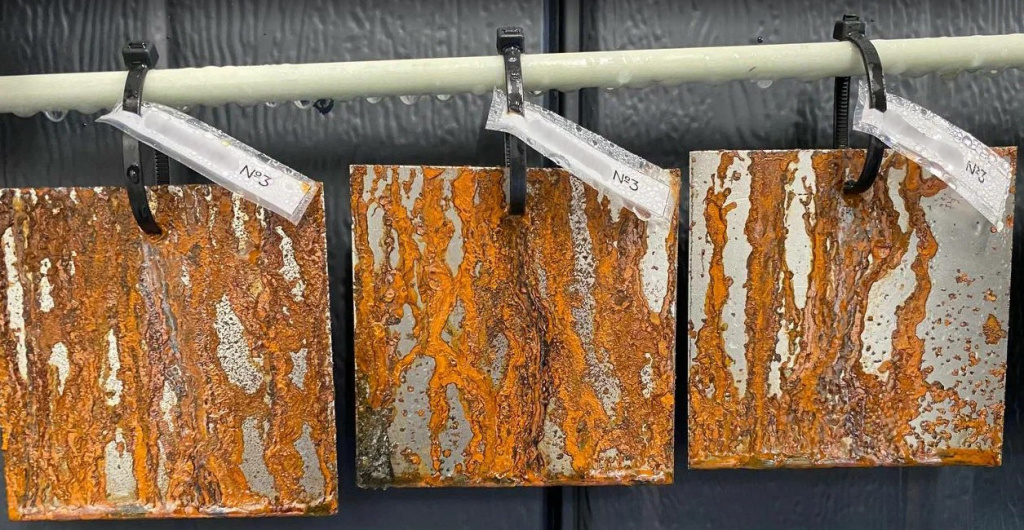

Рис. 10. Группа образцов №3 (52 ч)

Время испытаний 80 ч

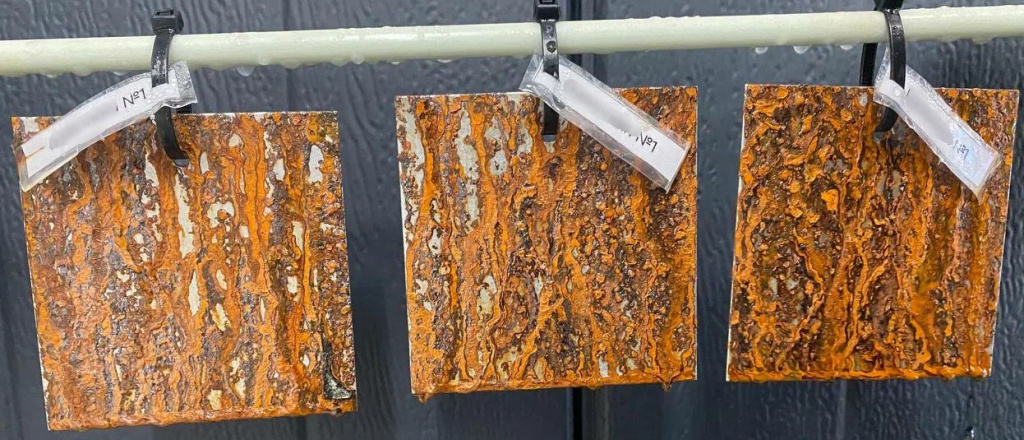

Рис. 11. Группа образцов №1 (80 ч)

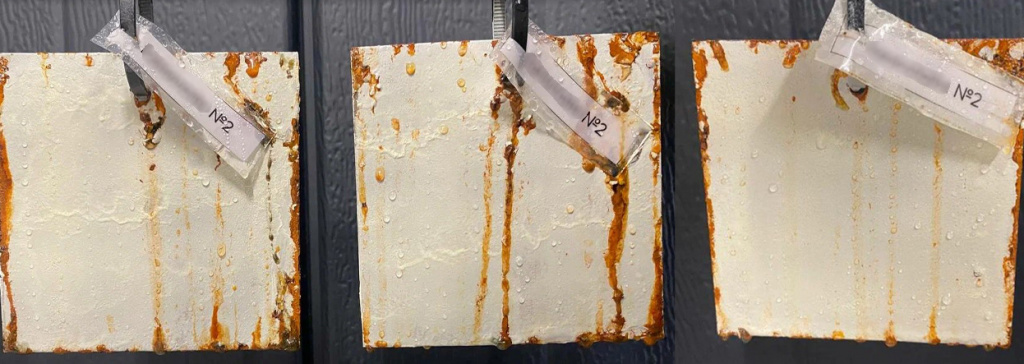

Рис.12. Группа образцов №2 (80 ч)

Рис. 13. Группа образцов №3 (80 ч)

Запросить информацию
