Цель испытаний
Определение коррозионной стойкости резьбовых соединений с системой покрытий: базовое покрытие MODENGY 1076 и топовое покрытие MODENGY 1032.
Условия испытаний
Испытания проводятся по стандарту ISO 9227 «Испытание на коррозию в искусственной атмосфере. Испытания в соляном тумане» при воздействии нейтрального соляного тумана.
Оборудование
Камера соляного тумана мод.
Образцы для испытаний
Для нанесения покрытий был подготовлен образец – Болт М12х80 класса прочности 5.8 с навернутой гайкой М12.
Подготовка поверхности деталей перед нанесением покрытий включала в себя микропескоструйную обработку, обезжиривание и активацию поверхности с помощью MODENGY Специальный очиститель-активатор. После подготовки поверхности образцов наносилось двуслойное покрытие, в котором базовый слой – покрытие MODENGY 1076, топовый слой - покрытие MODENGY 1032. Толщина каждого слоя составляла 7-9 мкм. Нанесение покрытий осуществлялась согласно инструкциям производителя покрытий методом распыления.
Образец помещался в камеру соляного тумана и каждые 24 часа проводилась фотофиксация их состояния на протяжении 1 001 часа.

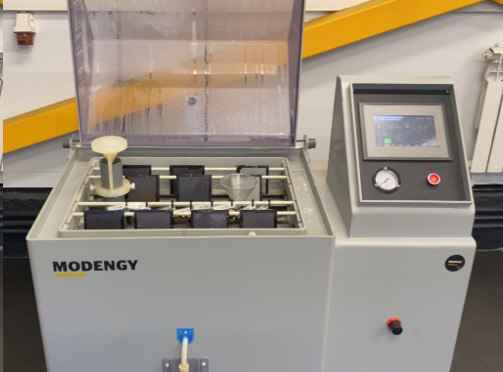

Рис. 1. Камера соляного тумана 1001A-PLC

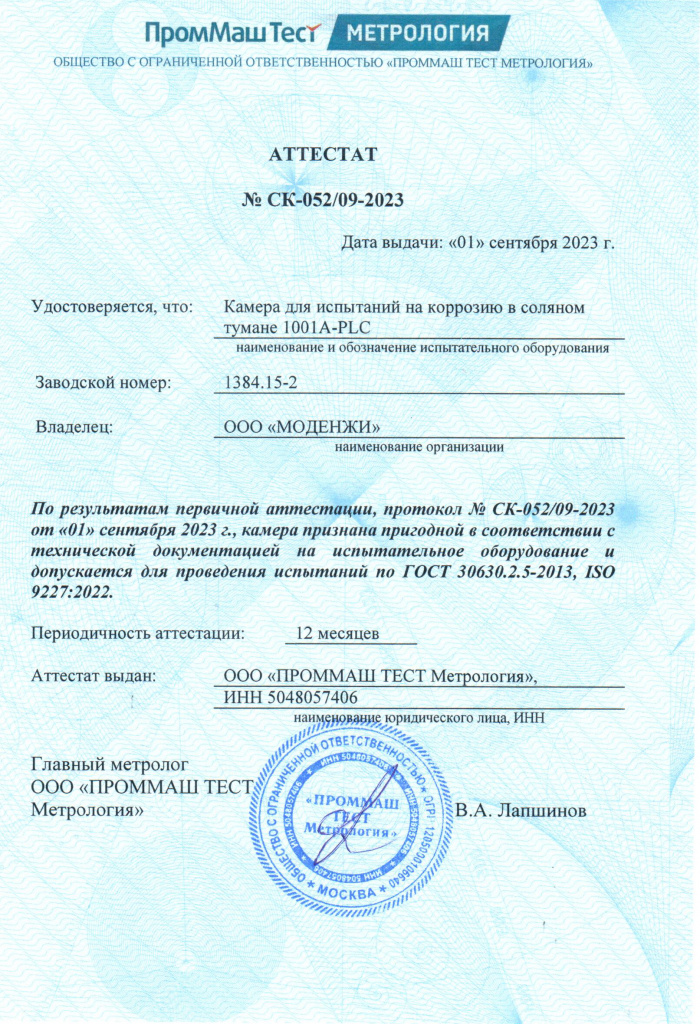

Рис. 2 Аттестат камеры соляного тумана 1001A-PLC
Результаты испытаний
Результаты испытаний приведены в таблице 1.
Таблица 1
Образец |
Наименование покрытия |
Стойкость к коррозии S по ISO 9227, ч |
Болт М12х80 класса прочности 5.8 с навернутой гайкой М12 |
Базовый слой – покрытие MODENGY 1076, топовый слой - покрытие MODENGY 1032 |
900<S<952 |
Заключение
Различимые очаги красной коррозии на головке и на резьбе болта обнаружены спустя 952 ч при очередном осмотре деталей.
На навернутой гайке красная коррозия не появилась спустя полное время испытаний 1001 ч.
Таким образом, защитные свойства испытанной системы покрытий составляют не менее 900 ч по результатам ускоренных испытаний по стандарту ISO 9227 «Испытание на коррозию в искусственной атмосфере. Испытания в соляном тумане».
В приложении 1 приведены результаты фотофиксации состояния образцов в процессе испытаний.
Приложение 1
Фотографии образца «Болт М12х80 класса прочности 5.8 с навернутой гайкой М12» с системой покрытий MODENGY в процессе испытаний.
Время испытания: 0 ч. слева и 24 ч. справа
Время испытания: 48 ч. слева и 72 ч. справа
Время испытания: 96 ч. слева и 120 ч. справа
Время испытания: 144 ч. слева и 168 ч. справа
Время испытания: 192 ч. слева и 216 ч. справа
Время испытания: 240 ч. слева и 264 ч. справа
Время испытания: 296 ч. слева и 344 ч. справа
Время испытания: 405 ч. слева и 428 ч. справа
Время испытания: 477 ч. слева и 501 ч. справа
Время испытания: 524 ч. слева и 548 ч. справа
Время испытания: 572 ч. слева и 638 ч. справа
Время испытания: 662 ч. слева и 712 ч. справа
Время испытания: 736 ч. слева и 802 ч. справа
Время испытания: 826 ч. слева и 850 ч. справа
Время испытания: 874 ч. слева и 900 ч. справа
Время испытания: 952 ч., 977 ч., 1001 ч.
