Фрикционное покрытие MODENGY 1031 для ответственных резьбовых соединений

Качественная затяжка резьбовых соединений – одно из ключевых условий надежности машин, металлоконструкций и технологического оборудования. Однако при монтаже болтокомплектов может возникать проблема проворачивания шайб: в процессе затяжки вращающийся крепеж увлекает за собой шайбу, и она проворачивается относительно сопряженной поверхности (подложки). В результате изменяется коэффициент закручивания и снижается эффективность затяжки соединения, что может привести к отказам.

Одним из современных подходов к решению этой проблемы является применение фрикционных покрытий, формирующих на рабочих поверхностях деталей слой со стабильно высоким коэффициентом трения.

По техническому заданию производителей крепежа химики-разработчики российской компании «Моденжи» создали фрикционное покрытие MODENGY 1031 для применения в узлах, требующих надежной фиксации шайбы относительно металлоконструкции при монтаже болтокомплекта.

Именно высокое трение между покрытой шайбой и сопряженной поверхностью металлоконструкции обеспечивает надежную фиксацию шайбы на месте при затяжке крепежа.

Поэтому управляемые фрикционные свойства поверхности особенно важны: они напрямую влияют на качество сборки и корректность затяжки соединения.

Изначально разработка ориентировалась на потребности производителей крепежных изделий. Однако области использования разработки разнообразны.

Почему проворачивание шайб нарушает качество затяжки?

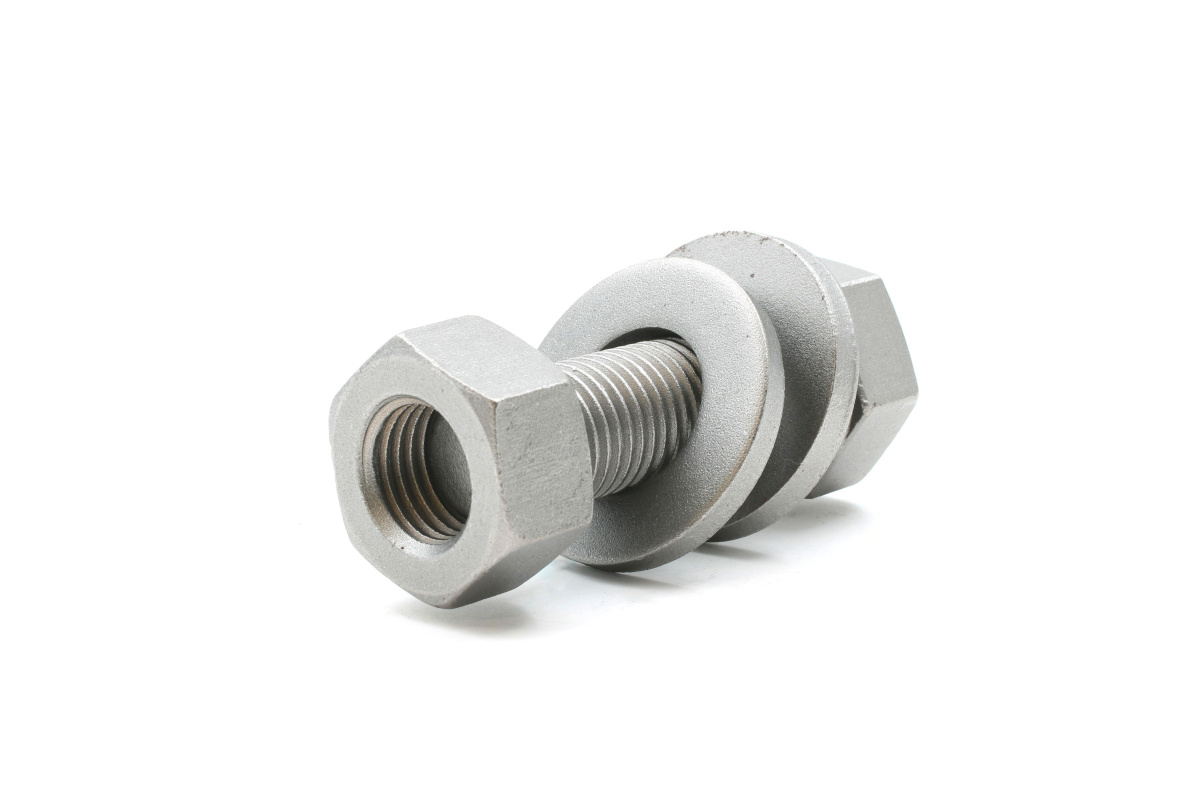

При монтаже болтокомплекта шайба контактирует с двумя поверхностями: с одной стороны – с металлоконструкцией (подложкой), с другой – с головкой болта или гайкой. Без специальных мер трение между шайбой и подложкой оказывается недостаточным для удержания шайбы на месте: при затяжке вращающийся крепеж увлекает шайбу за собой, и она проворачивается (прокручивается) относительно подложки вместе с болтом.

В результате проворачивания шайбы в момент монтажа изменяется коэффициент закручивания. Это приводит к неконтролируемому разбросу усилия предварительной затяжки и, как следствие, к нарушению надежности соединения.

Использование фрикционного покрытия на шайбе – это высокотехнологичное и крайне эффективное решение, пришедшее из прецизионного машиностроения. Оно полностью решает проблему проворота шайбы относительно подложки, меняя физику взаимодействия в узле.

Поверхность шайбы с фрикционным покрытием обладает повышенным и стабильным коэффициентом трения. При монтаже болтокомплекта покрытие надежно удерживает шайбу на месте относительно металлоконструкции: при затяжке шайба остается неподвижной, а головка болта проворачивается относительно нее – так как площадь соприкосновения шайбы и подложки сильно выше, чем шайбы и головки болта или гайки. За счет этого коэффициент закручивания остается стабильным (рассчитывается с учетом применения фрикционного покрытия и других особенностей резьбовых соединений), а усилие предварительной затяжки – предсказуемым и контролируемым.

Такой подход особенно полезен там, где нежелательно усложнять конструкцию дополнительными механическими стопорными элементами – покрытие не требует изменения геометрии крепежного узла. В результате решение может быть внедрено в существующую номенклатуру крепежных изделий и технологические процессы производства.

Эластичный фрикционный слой способен адаптироваться к сопряженной поверхности, лучше распределять контактные нагрузки и сохранять функциональность при повторной сборке.

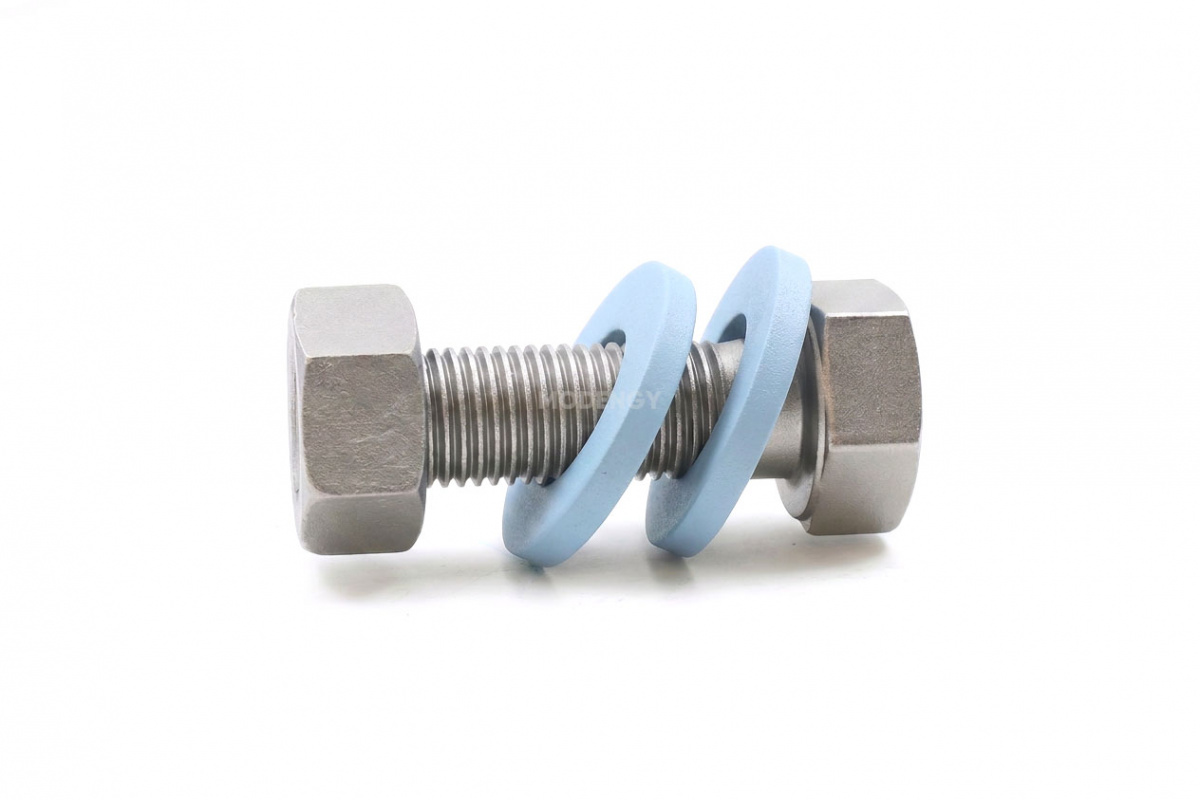

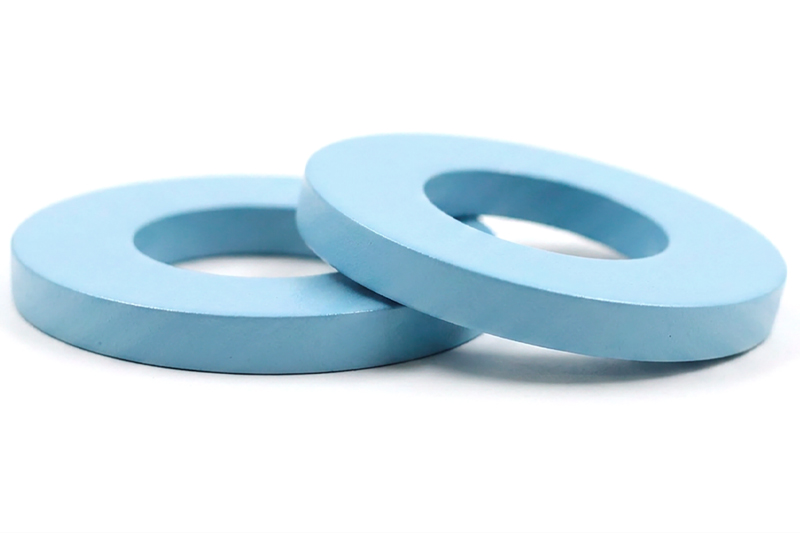

Рис. Шайбы с фрикционным покрытием MODENGY 1031

Таким образом, фрикционное покрытие не меняет базовую схему соединения, но придает одной из его деталей новые функциональные характеристики. При этом соединение остается разборным, поэтому решение является особенно удачным, когда крепеж необходимо периодически демонтировать и устанавливать повторно.

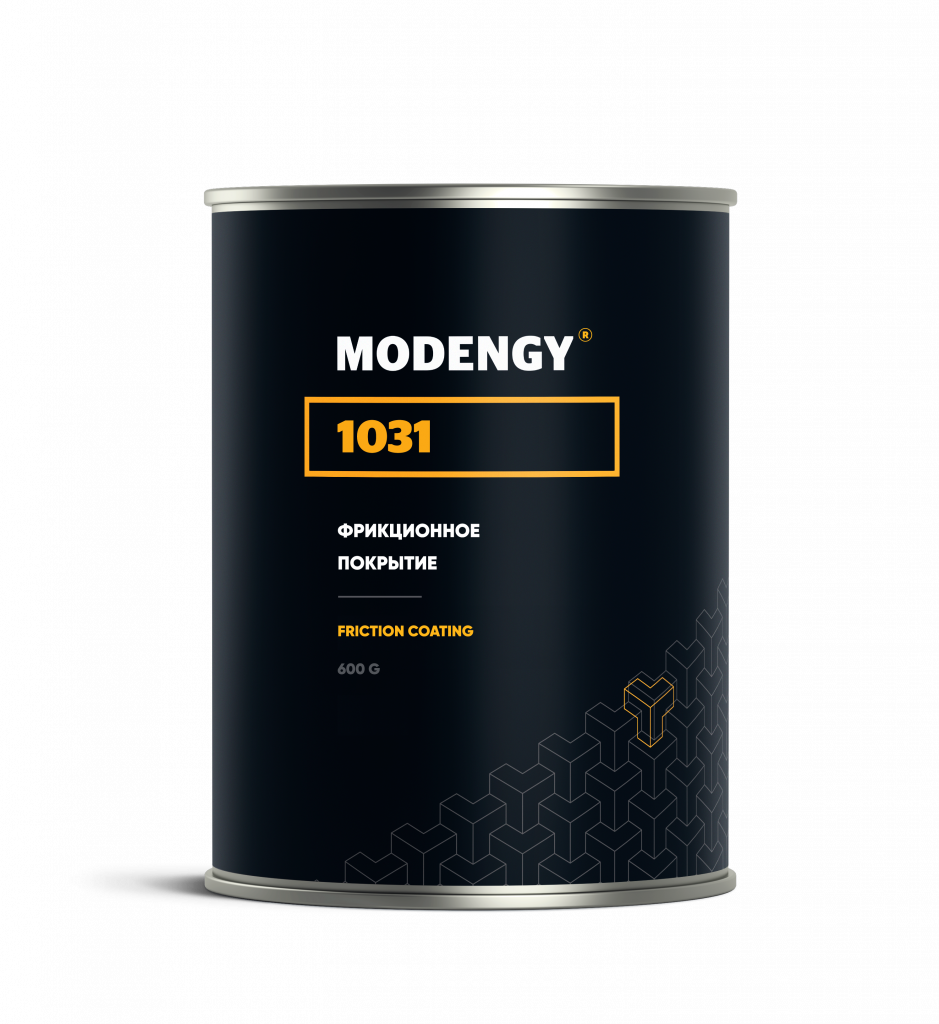

MODENGY 1031: краткая характеристика

MODENGY 1031 относится к функциональным фрикционным покрытиям, применяемым для обеспечения высоких значений и стабильности коэффициента трения в парах «металл–металл» при передаче крутящего момента, стопорении и торможении.

Основные преимущества и характеристики покрытия:

• Рабочий диапазон температур: -100…+230 °C
• Высокая эластичность и адаптация к сопряженной поверхности
• Сохранение свойств при многократных циклах сборки и разборки, что особенно важно для обслуживаемых узлов, где требуется демонтаж и повторная сборка
• Антикоррозионные свойства и отличная адгезия
• Цвет: голубой. Это позволяет при необходимости облегчить идентификацию покрытия
• Полимеризация при +150 °C в течение 40 минут или при +200 °C в течение 30 минут
• Позволяет усиливать фиксацию без изменения конструкции резьбового узла

Для промышленного внедрения важны не только характеристики покрытия, но и возможность адаптировать технологию нанесения к различным производственным процессам. Допускается нанесение MODENGY 1031 методом распыления либо окунанием с центрифугированием. Первый метод удобен для деталей сложной формы, опытных партий.

Второй метод – окунание с центрифугированием – представляет особый интерес для серийной обработки шайб. Деталь покрывается полностью, что обеспечивает равномерный фрикционный слой на всей контактной поверхности. Этот высокопроизводительный метод позволяет наносить покрытие на большое количество насыпных изделий за короткий промежуток времени, получая тонкий равномерный слой.

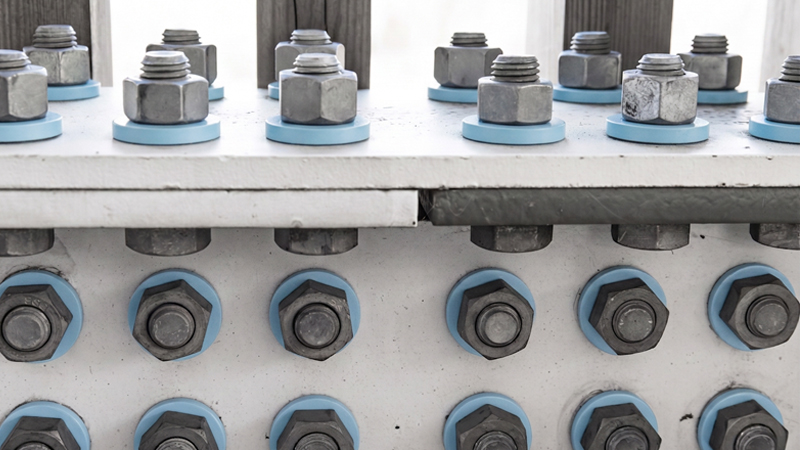

Области применения фрикционного материала распространяются на предотвращение проворачивания шайб при затяжке высокопрочного крепежа в строительных металлоконструкциях, стопорение резьбовых соединений, передачу крутящего момента в соединениях «вал–втулка», а также рабочие поверхности фрикционных муфт.

Заключение

В условиях, где качество затяжки болтокомплектов критично для надежности конструкции, фрикционное покрытие MODENGY 1031 позволяет исключить проворачивание шайб при монтаже, обеспечить стабильный коэффициент закручивания и предсказуемое усилие затяжки – без принципиального усложнения конструкции. Покрытие сохраняет возможность разборки узла, может наноситься промышленно освоенными методами, включая окунание с центрифугированием, и сочетает фрикционную функцию с эластичностью, адаптацией к сопряженной поверхности и защитой от коррозии.

Обращайтесь в компанию «Моденжи» за подробностями и профессиональным подбором функциональных покрытий для конкретных условий эксплуатации.
