Адаптивные твердосмазочные покрытия MODENGY для лепестковых газодинамических подшипников. Выбор по условиям рабочих температур

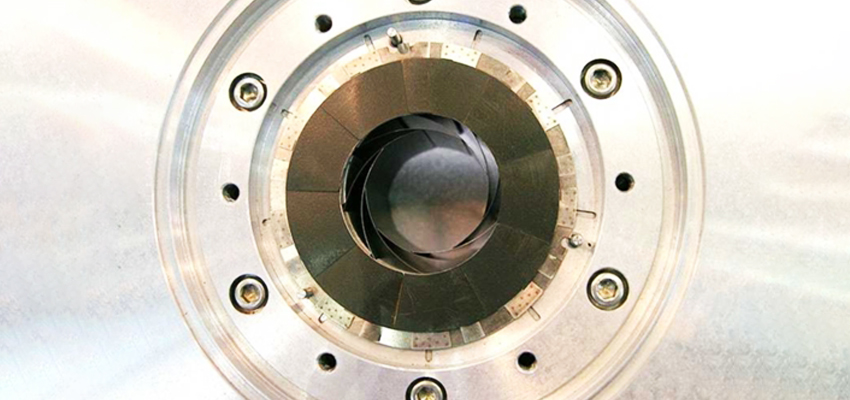

Важными элементами высокоскоростных энергетических машин являются лепестковые газодинамические подшипники (ЛГП). Это современные опоры с газовой смазкой. Однако в моменты пуска, останова, в переходных и аварийных режимах их работоспособность и ресурс обеспечивают специальные твердосмазочные покрытия. Их наносят на несущие поверхности лепестков.

Такие покрытия работают в достаточно сложных условиях – они должны обладать высокой термо- и износостойкостью, обеспечивать низкий коэффициент трения и иметь хорошую адгезию к основе.

Рабочие температуры подшипников могут охватывать диапазон от -50 до +700 °С и более. В этих условиях не может эффективно работать ни один из известных на сегодня твердых смазочных материалов, которые составляют основу покрытий.

Так, коэффициент трения дисульфида молибдена существенно увеличивается после температур +300..+350 °С из-за его окисления с образованием триоксида молибдена. Графит для реализации механизма смазки требует наличия в нем влаги, которая испаряется при температурах выше +200…+250 °С. Оксиды некоторых металлов и фторид кальция, наоборот, проявляют смазочные свойства только в высокотемпературной области – более +400 °С.

Поэтому решение обозначенной задачи лежит в области комбинирования твердых смазочных материалов с различными добавками и создания адаптивных покрытий. Адаптивный механизм заключается в том, что при переходе через определенные температурные пределы в покрытии формируются новые структуры. Таким образом оно обратимо адаптируется к новым условиям работы.

Компанией "Моденжи" разработана серия адаптивных покрытий, нашедших применение в ЛГП. Их некоторые сравнительные характеристики приведены в таблице 1.

Таблица 1. Сравнительные характеристики покрытий MODENGY для ЛГП

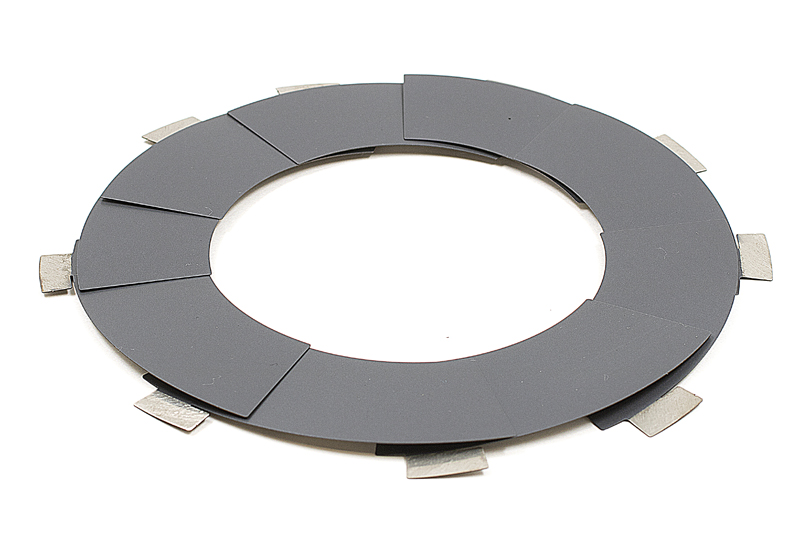

На рис. 1 в качестве иллюстрации приведен внешний вид элементов упорного ЛГП с покрытием MODENGY 1071.

Рис.1. Элементы упорного лепесткового газодинамического подшипника с покрытием MODENGY 1071

Покрытие MODENGY 1071  успешно заменяет импортные покрытия, применяемые зарубежными производителями ЛГП, являясь лучшим представителем в этом сегменте специализированных покрытий согласно сравнительным испытаниям.

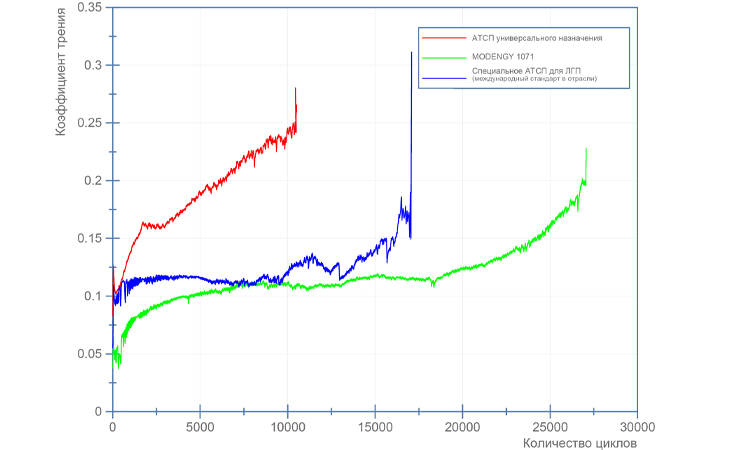

Рис. 2. Сравнительные испытания покрытий для ЛГП по ASTM G99

При выборе покрытий также необходимо учитывать вид рабочей среды (газа) и ряд других факторов. Поэтому рекомендуем обращаться в Инженерный центр «Моденжи», где Вам помогут в этом вопросе.
